DSB MX 1006


DSB MX 1006 blev senere omlitreret til: ØSJS MX 43, CFLCD MX 1006 og Contec MX 1006.



Introduktion til MX Lokomotiv

MX lokomotiv serie II blev bygget af NOHAB (Nydquist & Holm AB) i Sverige på licens fra General Motors, med bidrag fra danske underleverandører. Frichs byggede midterdelen af vognkassen, rammen og bogierne, mens Scandia monterede fronter, og Thrige leverede banemotorerne. MX lokomotiverne fra NOHAB blev leveret til DSB i perioden 1960-1962 som en videreudvikling af den tidligere MX serie I fra 1932.

Teknisk Konstruktion og Anvendelse

MX lokomotiverne var baseret på det amerikanske F7 design og udstyret med en General Motors dieselmotor af typen EMD 567 med 12 cylindre. Motoren var koblet til en D25 hoveddynamo, der leverede strøm til de fire banemotorer af typen D47, som trak på to treakslede bogier. I modsætning til de amerikanske lokomotiver, der kun havde førerrum i den ene ende, blev MX lokomotiverne designet med førerrum i begge ender. Lokomotiverne havde et akseltryk på 16 tons, hvilket gjorde dem ideelle til DSB's sidebaner. De blev anvendt i både person- og godstrafik over hele landet, især på sidebanerne på grund af deres lave akseltryk.

Leverancer og Forskelle mellem Versioner

MX lokomotiverne blev leveret i to næsten identiske leverancer. Den første leverance omfattede 20 dieselelektriske lokomotiver af typen NOHAB AA12, litra MX 1001-1020, udstyret med en General Motors dieselmotor EMD type 567C med 1.425 HK. Den anden leverance omfattede 25 lokomotiver, litra MX 1021-1045, udstyret med en General Motors dieselmotor EMD type 567D med 1.445 HK. Begge versioner blev leveret mellem 1960 og 1962.

Motoropgraderinger og Standardisering

For at standardisere motorerne i DSB's diesellokomotiver og fordi EMD ikke længere leverede reservedele til 567-motoren, blev flere MX lokomotiver (MX 1008-1010, 1016-1020, 1036 og 1042) sammen med alle Litra MY-lokomotiver, udstyret med foringer og stempler fra EMD 645 E motorer i perioden fra starten af 1980'erne til 1983. Dette hævede det maksimale omdrejningstal fra 835 o/min til 905 o/min for at undgå kritiske svingninger i motoren, mens ydelsen blev bibeholdt. Oprindeligt var det planen at ombygge alle MX-lokomotiver, men da de stod til snarlig udrangering, blev kun 10 lokomotiver ombygget.

Salg til Privatbaner og Svenske Operatører

Fra slutningen af 1980'erne blev en del af MX lokomotiverne solgt til danske privatbaner og svenske operatører, hvor de fortsatte deres tjeneste. Disse salg markerede begyndelsen på en ny æra for MX lokomotiverne, som stadig er en vigtig del af den danske jernbanehistorie.


Links til supplerende læsning:

kwmosgaard.dk (Beskrivelse af DSB Litra MX serie (II) - Nohab 1.425 HK)
da.wikipedia.org (Beskrivelse af DSB Litra MX serie (II) - Nohab 1.425 HK)
www.sebtus.de (Beskrivelse af DSB Litra MX serie (II) - Nohab 1.425 HK)


Stamdata for DSB MX 1006

Byggeår1961
Byggenummer2.446
EVN/European Vehicle Number92 86 0021 006-8
FabrikantNohab
ModelDSB Litra MX serie (II) - Nohab 1.425 HK
Antal indkøbt20
Købspris1.300.000 kr. pr. stk.
KarrosseriStål
Tjenestevægt89.300 kg
Tomvægt82.300 kg
FremdriftsmiddelDiesel
Mængde af brændolie i liter2.800 liter
Effekt i KW eller HK1.049 KW (1.425 HK) ved 835 o/min.
Forbrug tomgang i liter/time15 liter/timen
Forbrug ved Fuld belastning i liter/time300 liter/timen
MotorGeneral Motors dieselmotor EMD/GM type 12-567C 45° V 12-Cylindre
TransmissionDieselelektrisk - D25 hoveddynamo, der leverede strøm til 4 banemotorer af type EMD D47 med udveksling 59:18.
BremsetypeTrykluftsbremse & skruebremse
SammenkoblingstypeTræktøj og skruekobling
AkselrækkefølgeA1A'A1A'
Antal trækkende aksler4
Hastighed MAX133 km/t
Sporvidde1.435 mm
Længde over puffere18.300 mm
Bredde3.080 mm
Højde over skinner4.295 mm
AkselafstandBogietapafstand 10.300 mm og bogieakselafstand 1.700 mm
Hjuldiameter1.015 mm
StrækningsradioStrækningsradio
SikkerhedssystemDansk ATC og MX 1021: ATCS
FjernstyringEMD og ITC (MX 1011-1020: ITC indrettet til ITC- styrevognskørsel litra Bns )
Monteret komfortudstyrAutomatisk oliefyret dampvarmekedel


Materiellets ejerforhold

LitraFra datoTil datoMaterielejerBeskrivelse
Contec MX 10062010I driftContecRail ApS (Contec)
CFLCD MX 100620072010CFL Cargo Danmark ApS (CFLCD)
ØSJS MX 4319922007Østsjællandske Jernbaneselskab (ØSJS)
DSB MX 100619911992Lollandsbanen A/S (LJ)
DSB MX 10061961.01.201991Danske Statsbaner (DSB)


Materiellets journal

LitraFra datoTil datoBeskrivelse
Contec MX 10062010CFLCD MX 100 solgt af CFL Cargo Danmark ApS til ContecRail ApS som Contec MX 1006.
CFLCD MX 10062007ØSJS MX 43 solgt af ØSJS til CFL Cargo Danmark ApS som CFLCD MX 1006.
ØSJS MX 431999ØSJS MX 43 var bemalet i DSB: Vinrød
ØSJS MX 431992DSB MX 1006 blev af Lollandsbanen A/S byttet til ØSJS DSB MX 1004. DSB MX 1006 kom efterfølgende til at være ØSJS MX 43.
DSB MX 10061991DSB MX 1006 blev solgt af DSB til Lollandsbanen A/S.
DSB MX 100619781999DSB MX 1006 var bemalet i DSB: Rød/Sort
DSB MX 10061961.01.201978DSB MX 1006 var bemalet i DSB: Vinrød
DSB MX 10061961.01.20DSB MX 1006 leveret til DSB fra NOHAB, Trollhättan i Sverige.


Billeder af DSB MX 1006

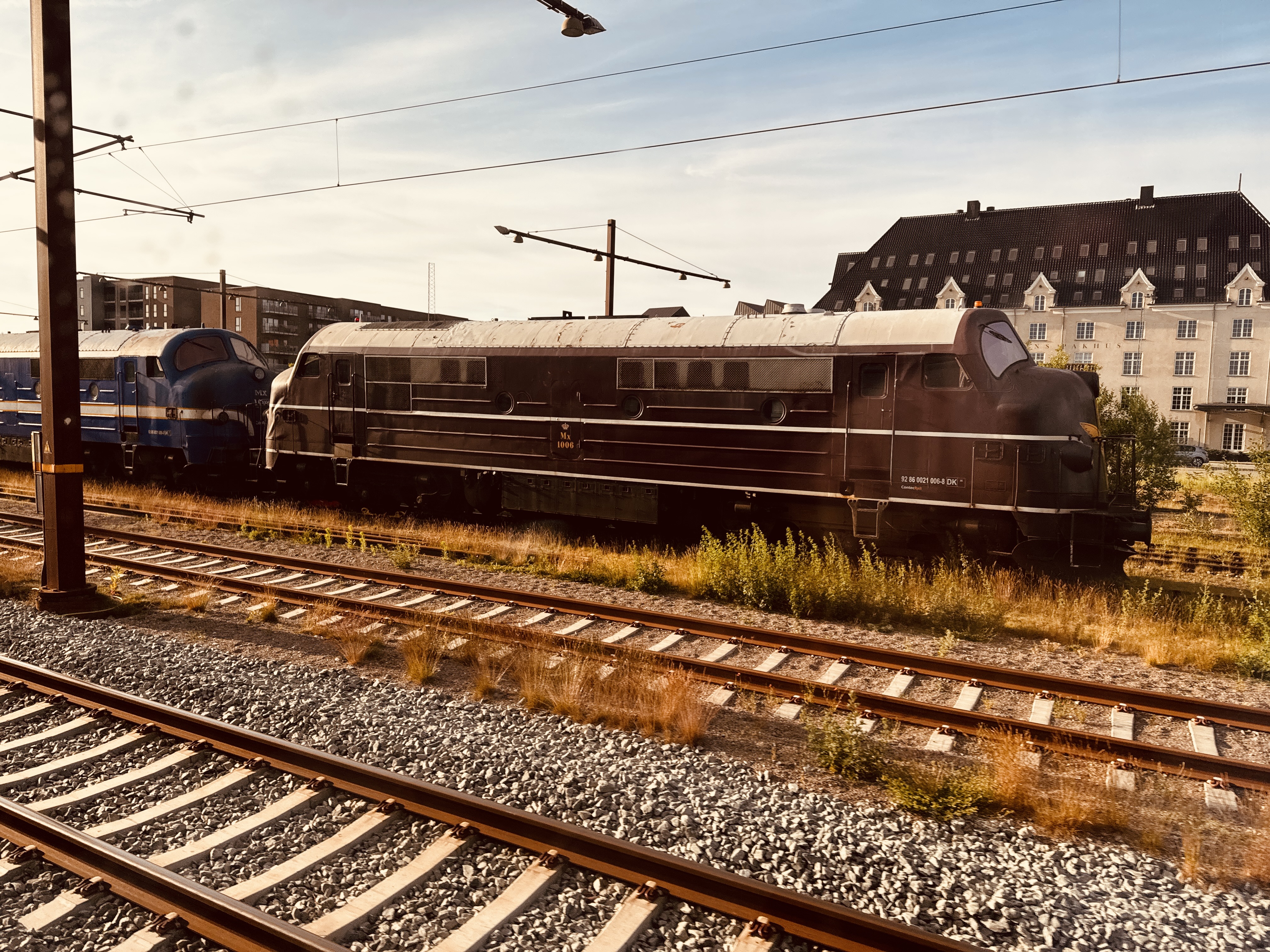

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station. Prioriteret materiale Prioriteret materiale Prioriteret materiale
Fotograf: Jacob Laursen - Dato: den 24. maj 2024
Download billede

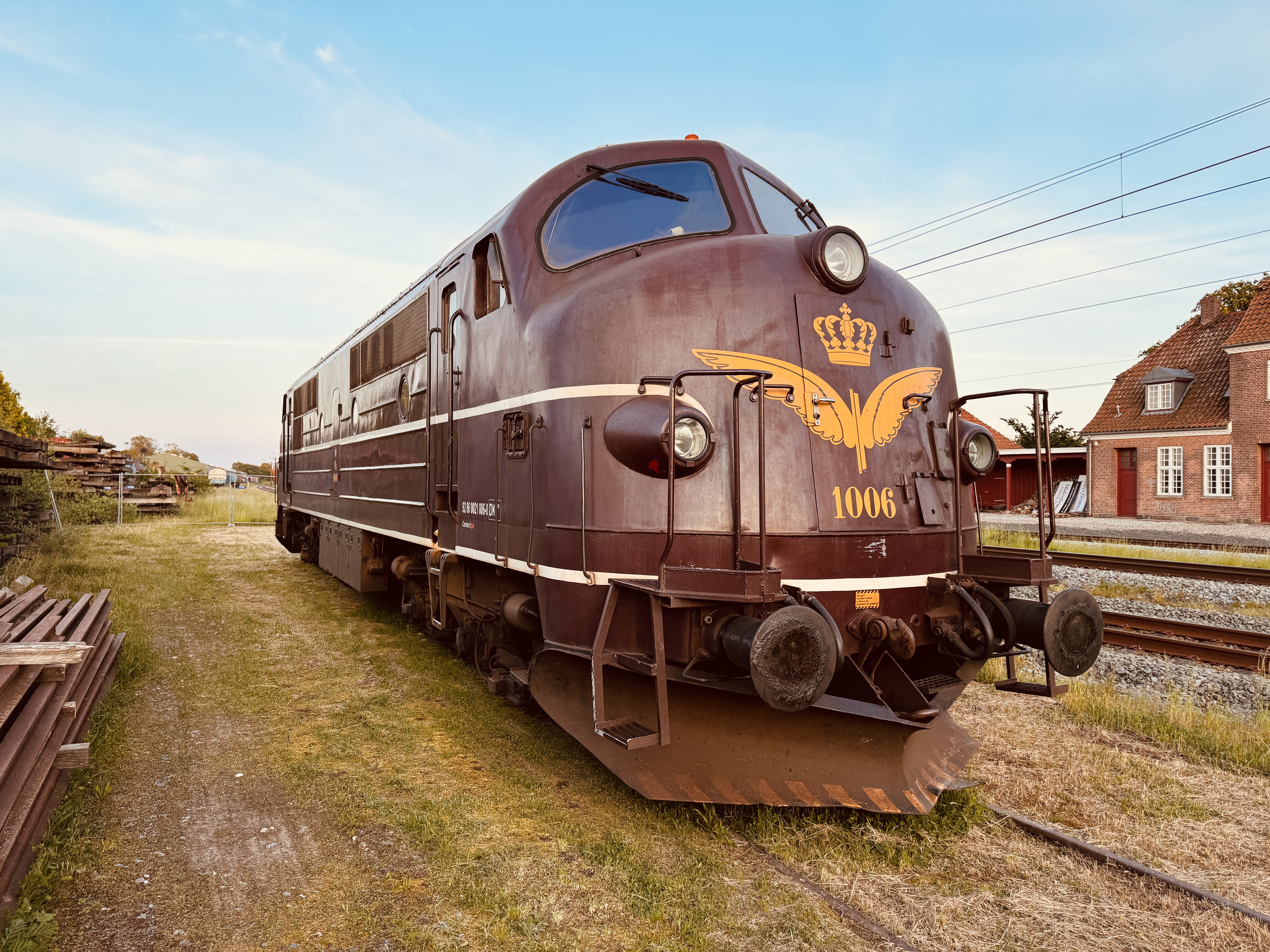

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 6. juni 2024
Download billede

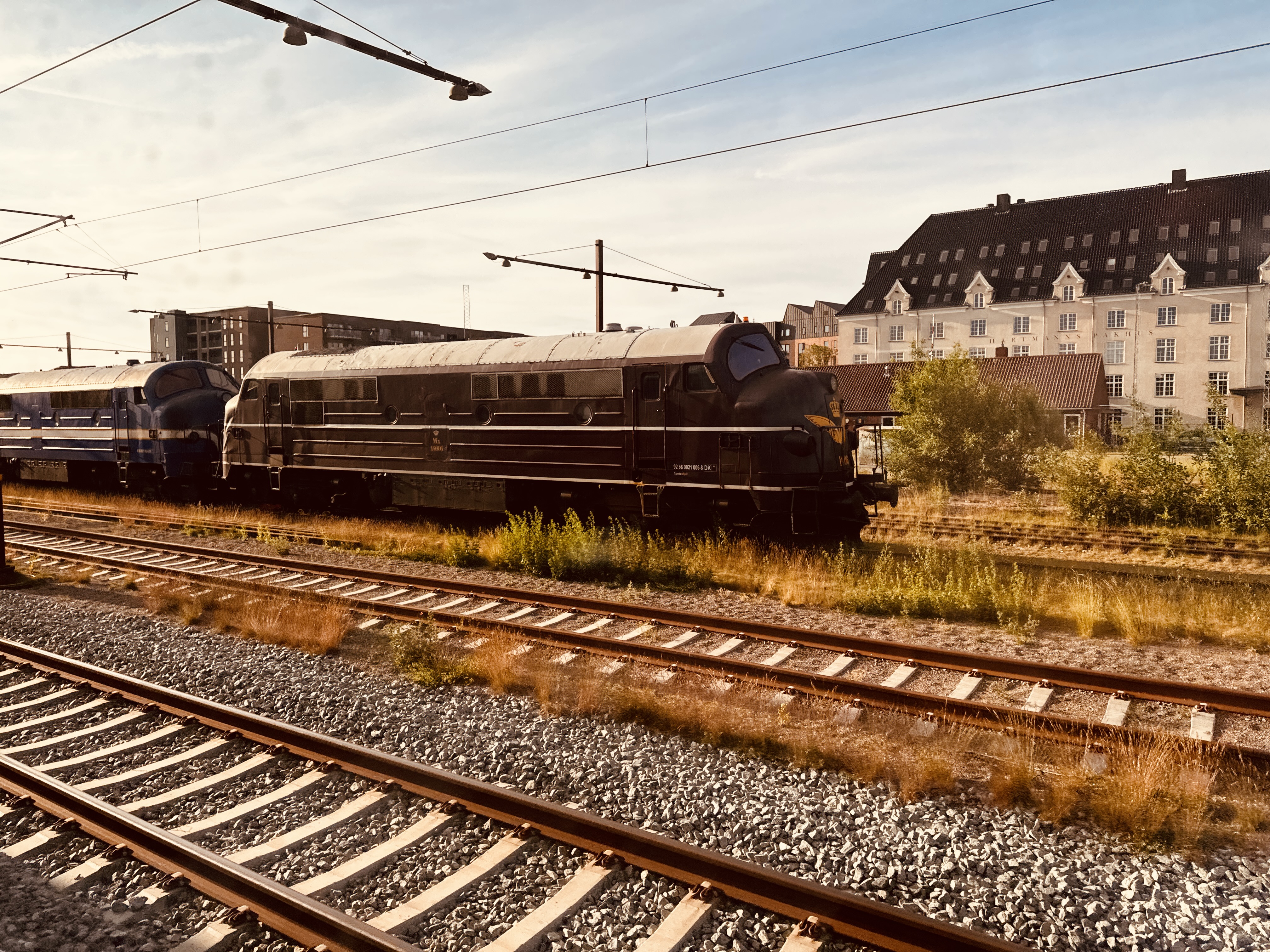

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 4. juni 2024
Download billede

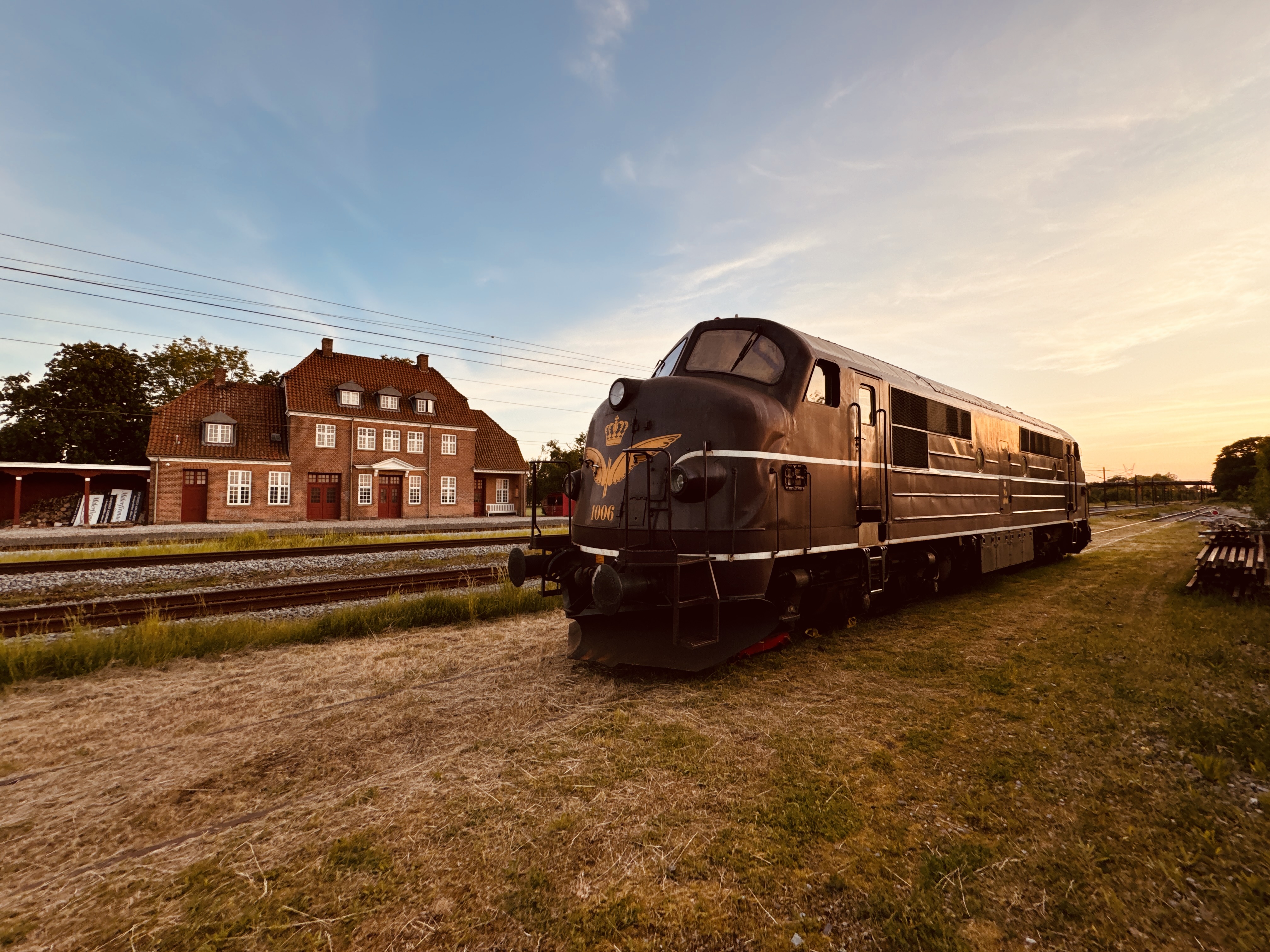

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 4. juni 2024
Download billede

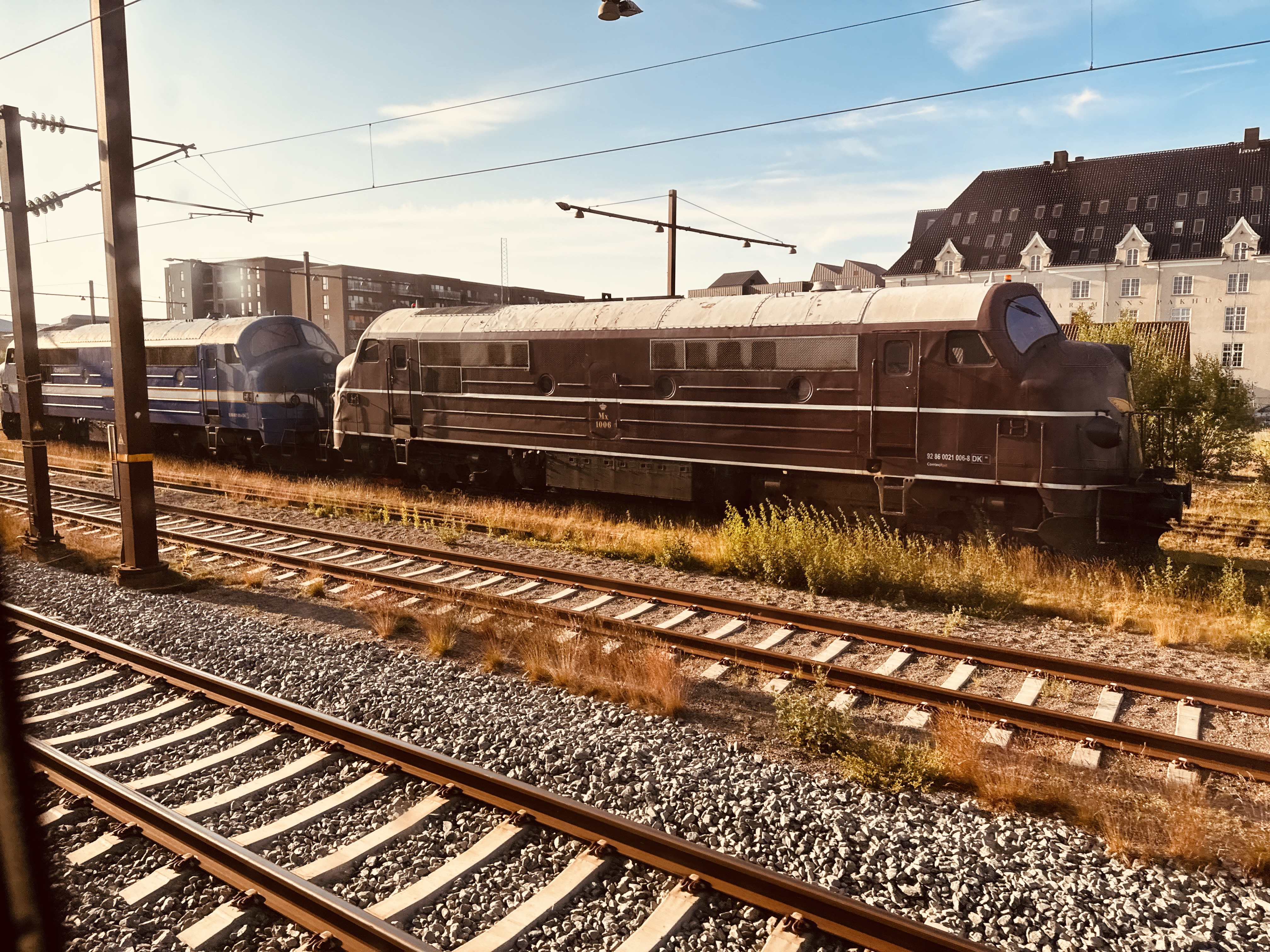

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 24. maj 2024
Download billede

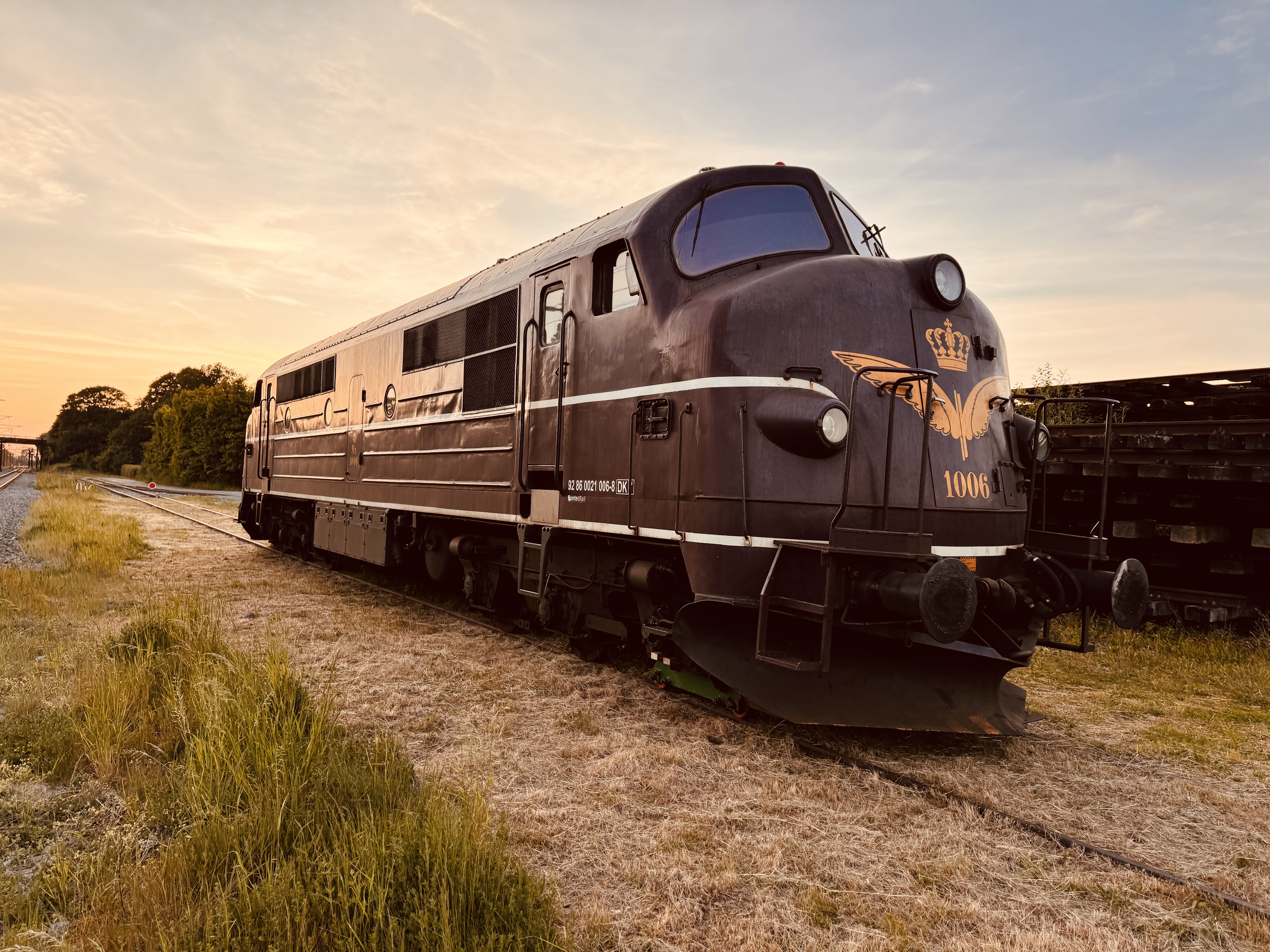

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 24. maj 2024
Download billede

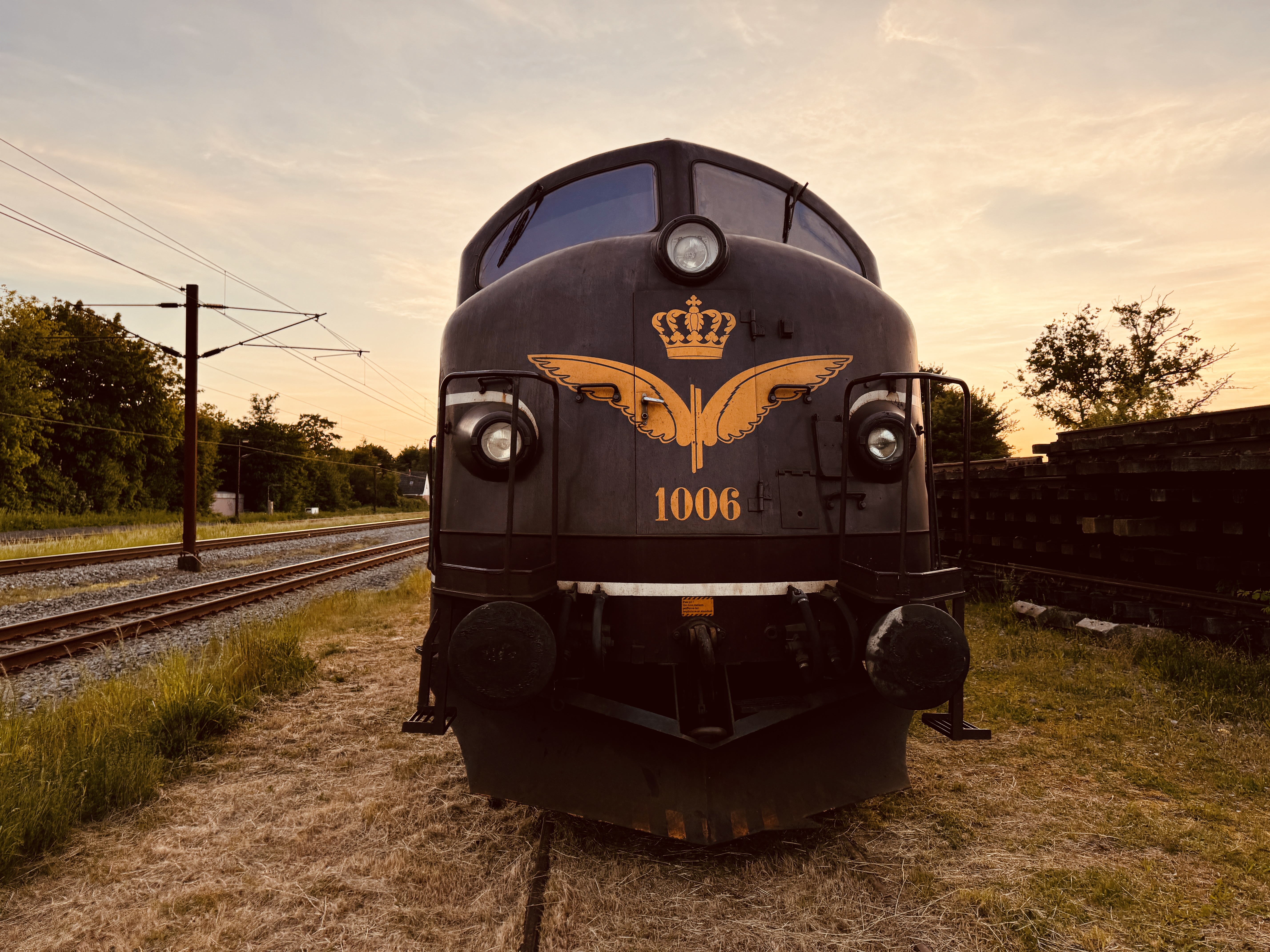

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 24. maj 2024
Download billede

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 24. maj 2024
Download billede

Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Billede af Contec MX 1006, tidligere DSB MX 1006 fotograferet ud for Ringsted Station.
Fotograf: Jacob Laursen - Dato: den 24. maj 2024
Download billede

DSB MX 1006 er leveret sammen med følgende materiel

FotoMaterielAnskaffelsesdatoByggenummerStatus i dag
DSB MX 100119602.441Veteran
DSB MX 100219602.442Ophugget
DSB MX 100319602.443Ophugget
DSB MX 100419602.444Solgt til udlandet
Stedet er fotograferetDSB MX 100519612.445I drift i Danmark
Stedet er fotograferetDSB MX 100619612.446I drift i Danmark
DSB MX 100719612.447Ophugget
Stedet er fotograferetDSB MX 100819612.448I drift i Danmark
DSB MX 100919612.449Solgt til udlandet
Stedet er fotograferetDSB MX 101019612.450I drift i Danmark
DSB MX 101119612.451Ophugget
DSB MX 101219612.452Solgt til udlandet
DSB MX 101319612.453Solgt til udlandet
DSB MX 101419612.454Solgt til udlandet
DSB MX 101519612.455Solgt til udlandet
DSB MX 101619612.456Solgt til udlandet
DSB MX 101719612.457Solgt til udlandet
DSB MX 101819612.458Hensat
DSB MX 101919612.459Solgt til udlandet
DSB MX 102019612.460Ophugget
