DSB MF 5022, en artikel om DSB MF 5022






IC3-toget: dansk design, når det er bedst

IC3, også kendt som MFA-FF-MFB (MF), repræsenterer et ikonisk kapitel i dansk jernbanehistorie. Disse dieseldrevne togsæt, bygget mellem 1989 og 1998 af ABB Scandia i Randers (nu Bombardier), udgør en væsentlig del af Danmarks moderne togflåde i 2024. Med 153 producerede togsæt, hvoraf 96 tilhører DSB, har IC3 været en uundværlig del af den danske transportinfrastruktur.

Komfort og Pålidelighed

IC3-togsættene, der er i drift hos DSB, tilbyder mellem 140 og 177 siddepladser. Den maksimale hastighed er 180 km/t for de danske og svenske togsæt og 160 km/t for de oprindelige israelske togsæt. IC3-togsættene har været en pålidelig arbejdshest for passagertransporten i Danmark og har endda fundet vej til Sverige og Israel, hvor de fortsat tjener som pålidelige transportmidler.

Driftsstabilitet

En bemærkelsesværdig egenskab ved IC3 er dens driftsstabilitet. I perioden 2009-2013 kørte DSB's IC3-tog i gennemsnit 385.500 km mellem nedbrud, hvilket gør dem til en af DSB's mest pålidelige togtyper. Denne pålidelighed har gjort dem til et foretrukket valg for både langdistance- og regionaltrafik.

Fleksibilitet og Kapacitet

IC3-togsættene udgør en vigtig del af DSB's flåde på grund af deres fleksibilitet og kapacitet. Op til fem togsæt kan kobles sammen, hvilket skaber en imponerende toglængde på 292,5 meter med i alt 720 siddepladser. Denne evne til at tilpasse sig passagerbehovene har gjort IC3 til en alsidig og pålidelig ressource for DSB.

Historie og Produktion

IC3 er designet og udviklet af DSB, ABB Scandia og Duewag. Der er bygget i alt 153 togsæt, hvoraf 61 blev eksporteret. Oprindeligt blev 85 togsæt leveret til DSB mellem 1989 og 1993, suppleret med fire togsæt i 1996. De sidste tre togsæt blev leveret i 1998 i forbindelse med åbningen af jernbanen til Københavns Lufthavn, Kastrup. De ni første togsæt til Israel blev leveret i 1991, efterfulgt af 31 togsæt i 1996. Den oprindelige materielbeholdning var:
I 2003 blev ni af de svenske togsæt solgt til Israel Railways og fire togsæt til DSB, så materielbeholdningen så således ud:

Nummerering

DSB's IC3-togsæt er nummereret som følger, idet de tre vogne i hvert togsæt altid har løbenummeret til fælles:

Teknologisk Fremskridt

DSB's IC3-tog erstattede de røde lokomotivtrukne B-vogne fra 1970'erne og blev hurtigt populære blandt passagererne på grund af togets hurtige acceleration, gode køreegenskaber og den generelt høje komfort.

Teknologisk Set

Teknologisk set er IC3 en bemærkelsesværdig præstation. Det er resultatet af samarbejdet mellem DSB, ABB Scandia og Duewag. Med sine avancerede transmissions- og bremsesystemer samt innovative designfunktioner har IC3 indvarslet et nyt niveau af komfort og effektivitet inden for dansk jernbanetransport.

IC3-togsættene repræsenterer et afgørende kapitel i udviklingen af dansk jernbanetransport. Deres pålidelighed, fleksibilitet og komfort har gjort dem til en uundværlig del af DSB's flåde og en favorit blandt passagererne. Med deres avancerede teknologi og design fortsætter IC3-togsættene med at sætte standarden for moderne togtransport i Danmark.

Specifikt information om DSB MF 5022

DSB MFA 5022 er et fast sammenkoblet 3-vogns IC3-tog: MFA 5022-FF 5422-MFB 5222.


Links til supplerende læsning:

kwmosgaard.dk (Beskrivelse af DSB Litra MF (IC3) - Scandia årgang 1989-1998)
da.wikipedia.org (Beskrivelse af DSB IC3 togsæt)


Stamdata for DSB MF 5022

Byggeår1990
ByggenummerMFA 5022: 30.364, FF 5422: 30.387 og MFB 5222: 30.341
EVN/European Vehicle NumberMFA 5022: 95 86 0005 022-2, FF 5422: 95 86 0005 422-4 og MFB 5222: 95 86 0005 222-8
Tildelt navnMFA 5022 er navngivet "Peter Sabroe" i Århus og er dekoreret af Hans Scherfig
FabrikantScandia
ModelDSB Litra MF - IC3 togsæt - Scandia årgang 1989-1998
Antal indkøbt96
KarrosseriAluminium
Tjenestevægt97.000 kg
FremdriftsmiddelDiesel
Effekt i KW eller HK4 × 294 kW - blev i 2006 udskiftet til 4 × 330 kW
Motor4 Deutz BF8L513CP V8 - blev i 2006 skiftet til: 4 Deutz TCD - blev i 2015 skiftet til: serie V6-dieselmotorer.
Transmission4 × ZF Ecomat 5HP-600 5-trin - blev i 2006 skiftet til: 4 × ZF AS-Rail 12-trin
BremsetypeKnorr-Bremse AG med Trykluftbremse, elektro-pneumatisk KBGM-P bremse og magnetskinnebremse.
SammenkoblingstypeScharfenberg og Flexliner automatkobling
Akselrækkefølge1A'A1'1A'A1'
Antal trækkende aksler4
Hastighed MAX180 km/t
Acceleration1,0 m/s2
Sporvidde1.435 mm
Længde over puffere58.800 mm
Bredde3.100 mm
Højde over skinner3.850 mm
AkselafstandBogietapafstand 17.730 mm og bogieakselafstand 2.500/2.700 mm
StrækningsradioGSM-R
SikkerhedssystemDansk ATC og ETCS
Antal pladser1990: 145 sæder, 1991: 144 sæder, 2007: 142 og 2013: 151
Døre pr. side2 stk. dobbeltdøre.
Vogne pr. togsætFast sammenkoblet 3-vogns IC3-tog: MFA-FF-MFB.
Indstigningshøjde1.300 mm og trin op fra perron
Antal toiletter3
Monteret komfortudstyrKlimaanlæg, WiFi og GSM repeater


Materiellets ejerforhold

LitraFra datoTil datoMaterielejerBeskrivelse
DSB MF 50221990I driftDanske Statsbaner (DSB)


Materiellets journal

LitraFra datoTil datoBeskrivelse
DSB MF 50222004DSB MF 5022 blev folieret i grå og blå farver med grønne dørmarkeringer (striber), hvor de grønne dørmarkeringer senere blev ændret til røde.
DSB MF 50221990.08.04DSB MF 5022 er navngivet "Peter Sabroe" i Århus og er dekoreret af Hans Scherfig.
DSB MF 50221990DSB MF 5022 blev leveret til DSB af ABB Scandia A/S Randers i bemaling: hvid vognkasse med røde dørmarkeringer.


Billeder af DSB MF 5022

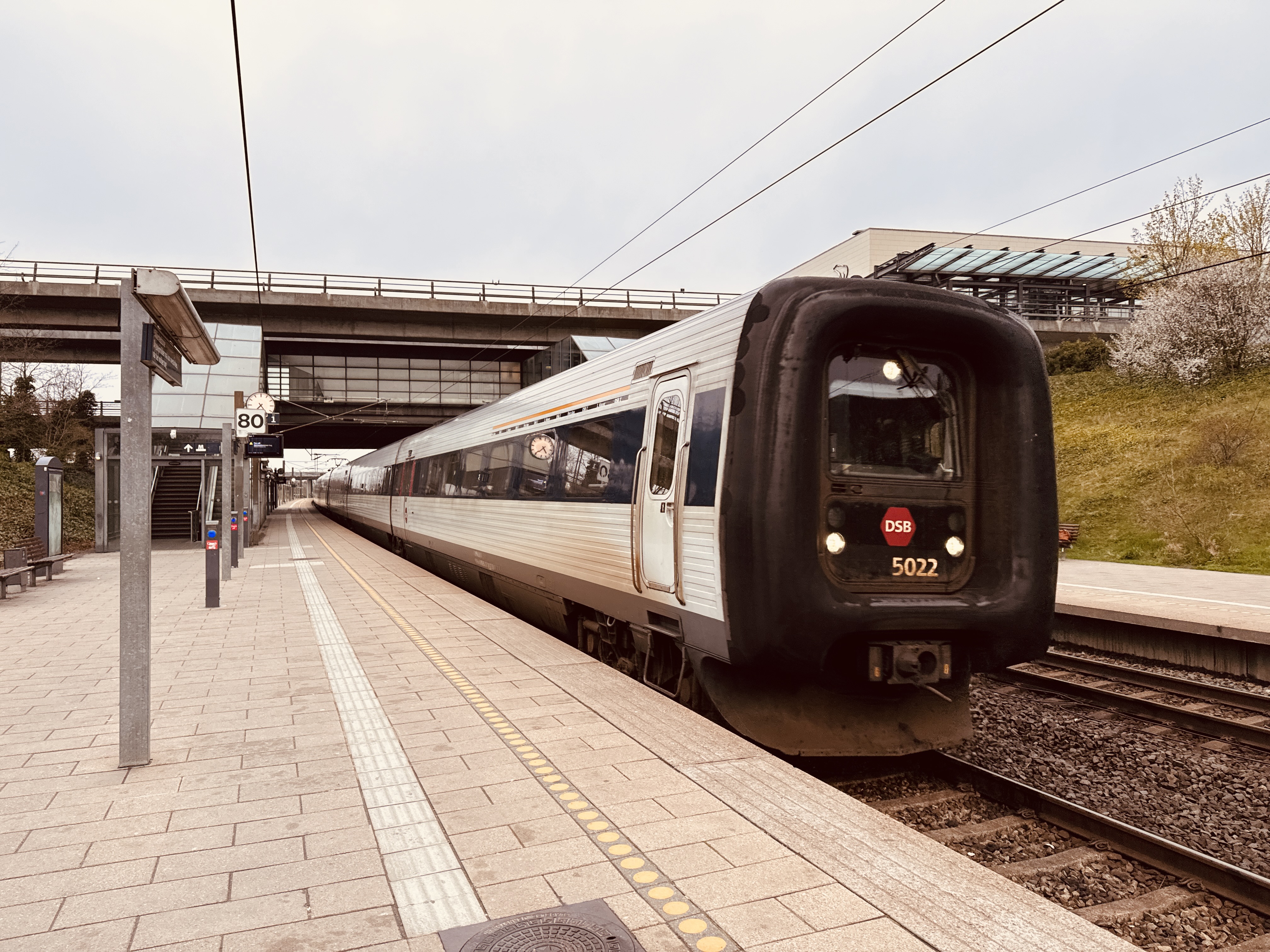

Billede af DSB MF 5022 fotograferet ud for Ørestad Trinbræt.
Billede af DSB MF 5022 fotograferet ud for Ørestad Trinbræt. Prioriteret materiale Prioriteret materiale Prioriteret materiale
Fotograf: Jacob Laursen - Dato: den 12. april 2024
Download billede

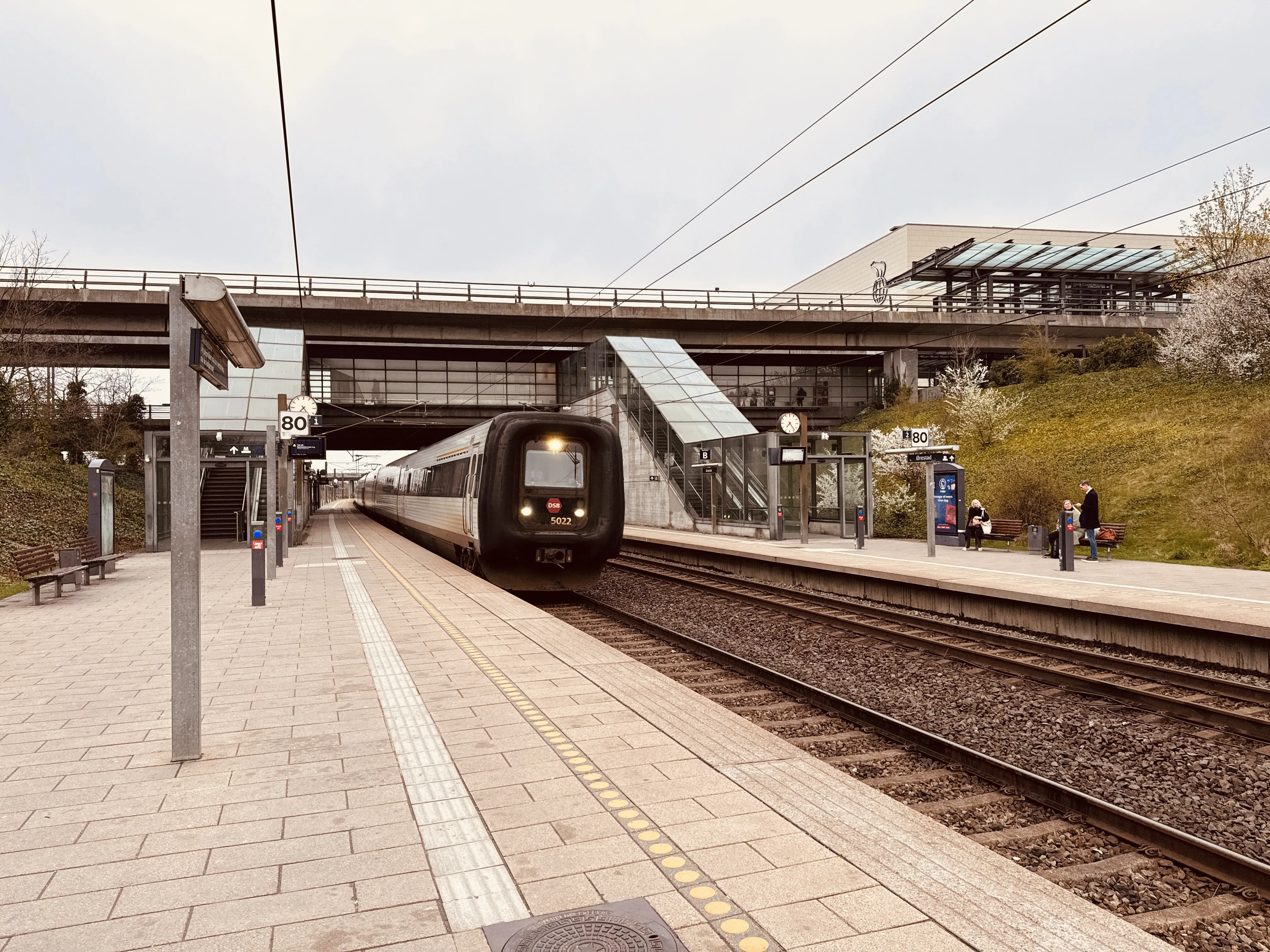

Billede af DSB MF 5022 fotograferet ud for Ørestad Trinbræt.
Billede af DSB MF 5022 fotograferet ud for Ørestad Trinbræt.
Fotograf: Jacob Laursen - Dato: den 12. april 2024
Download billede

Billede af Århuss byvåben og navngivet "Peter Sabroe" på siden af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Billede af Århuss byvåben og navngivet "Peter Sabroe" på siden af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Fotograf: Jacob Laursen - Dato: den 12. april 2024
Download billede

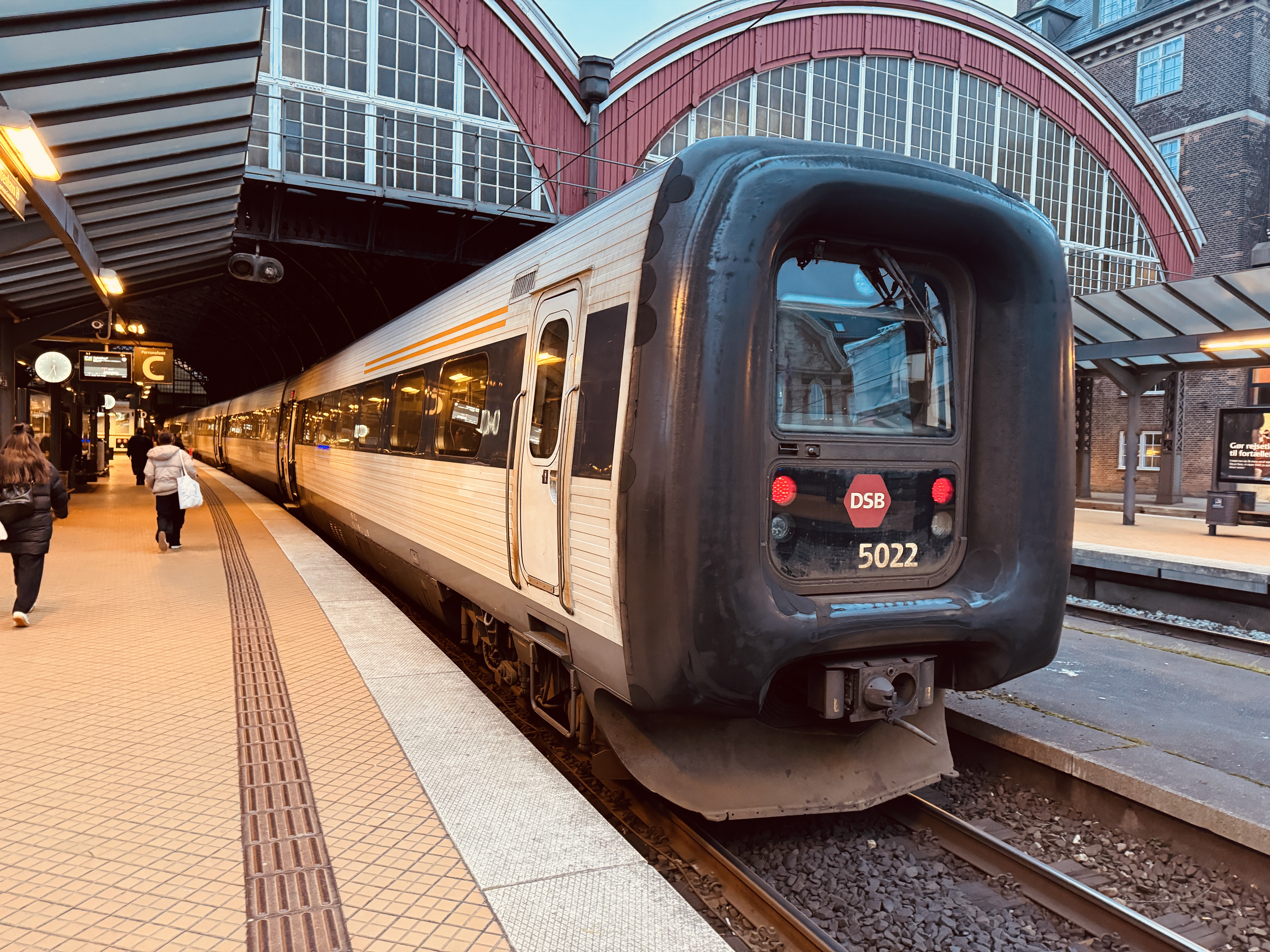

Billede af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Billede af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Fotograf: Jacob Laursen - Dato: den 21. marts 2024
Download billede

Billede af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Billede af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Fotograf: Jacob Laursen - Dato: den 28. februar 2024
Download billede

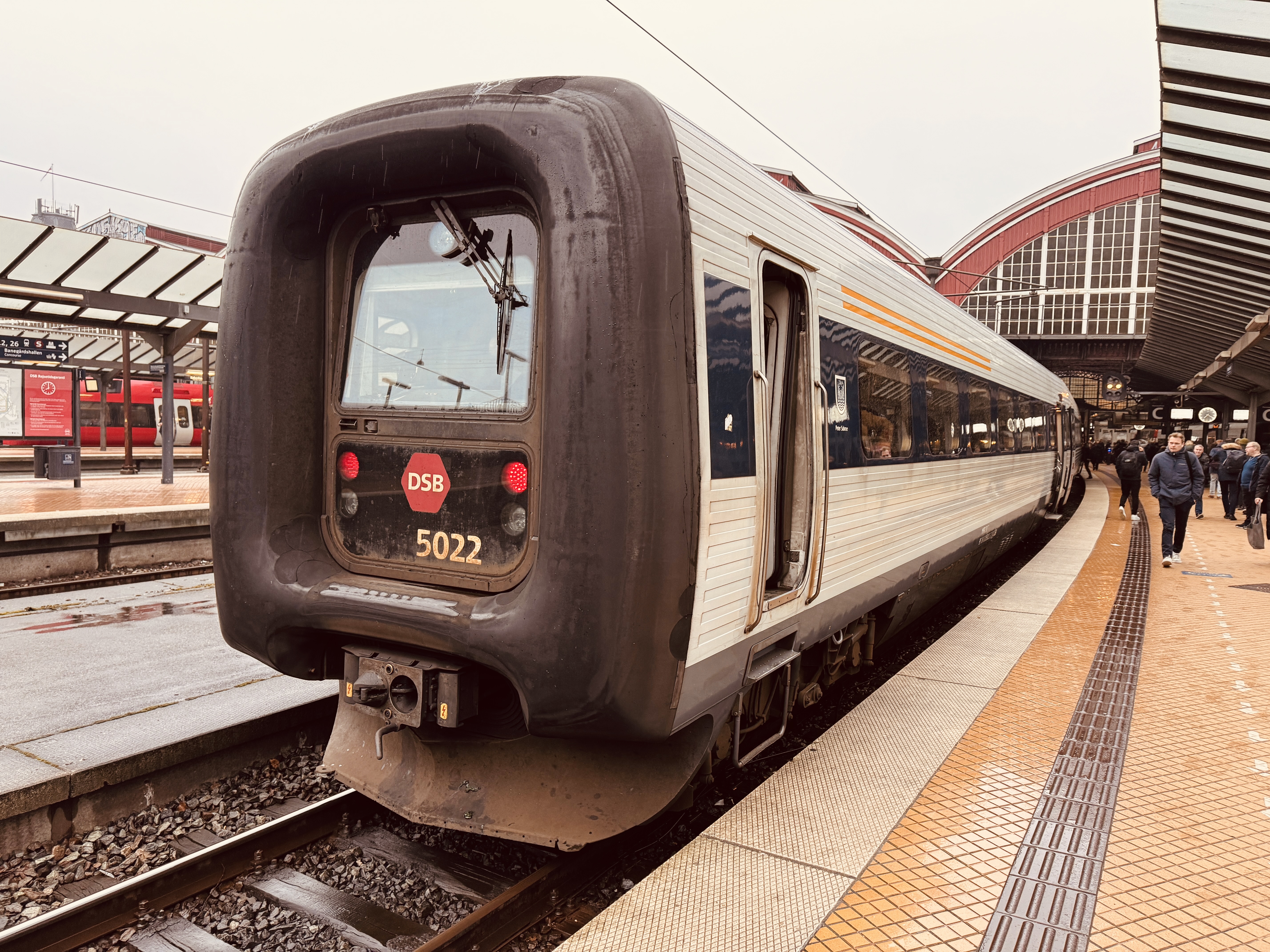

Billede af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Billede af DSB MF 5022 fotograferet ud for København Hovedbanegård.
Fotograf: Jacob Laursen - Dato: den 17. januar 2024
Download billede

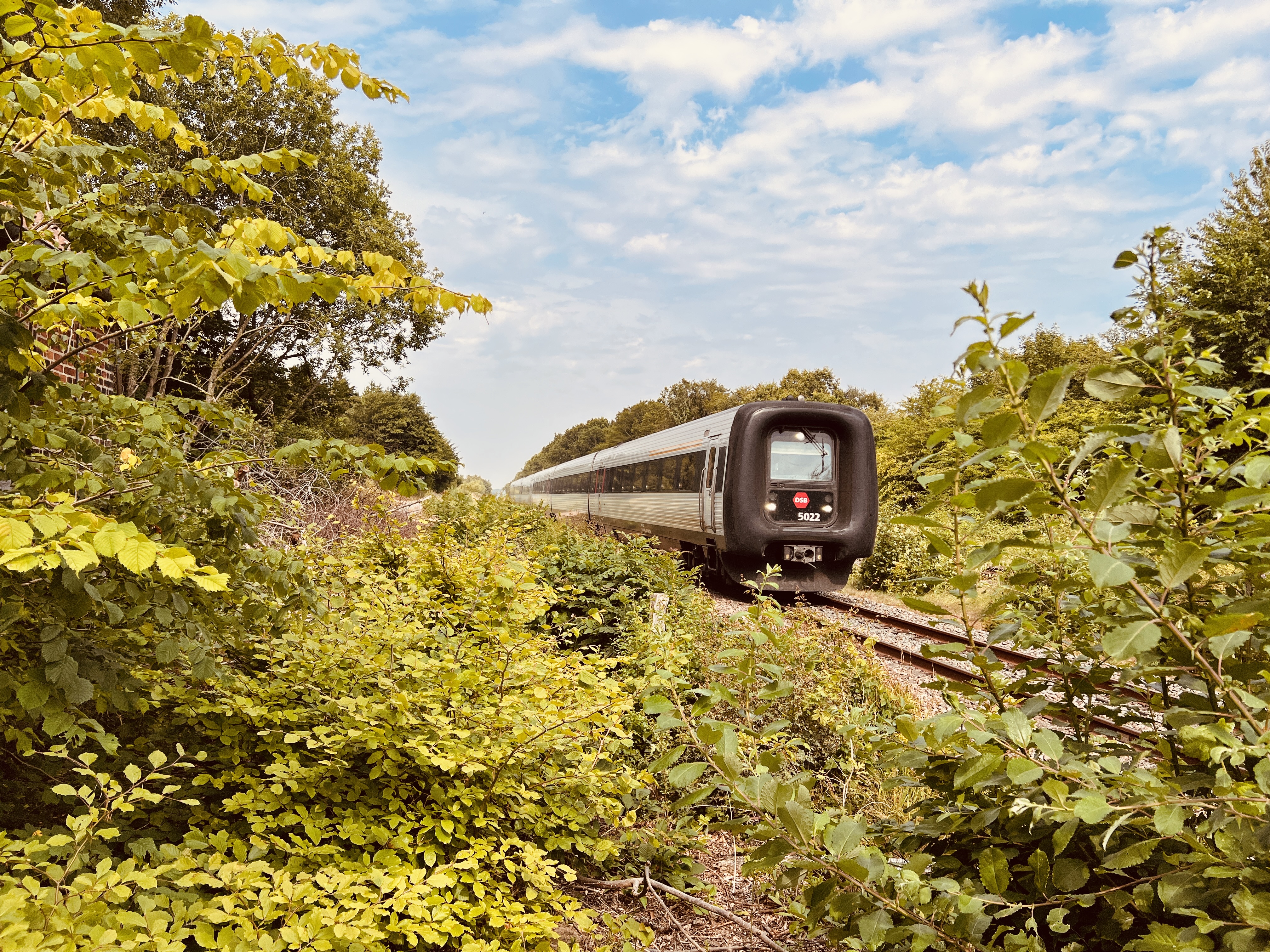

Billede af DSB MF 5022 fotograferet ud for Tvingstrup Station.
Billede af DSB MF 5022 fotograferet ud for Tvingstrup Station.
Fotograf: Jacob Laursen - Dato: den 21. juli 2022
Download billede

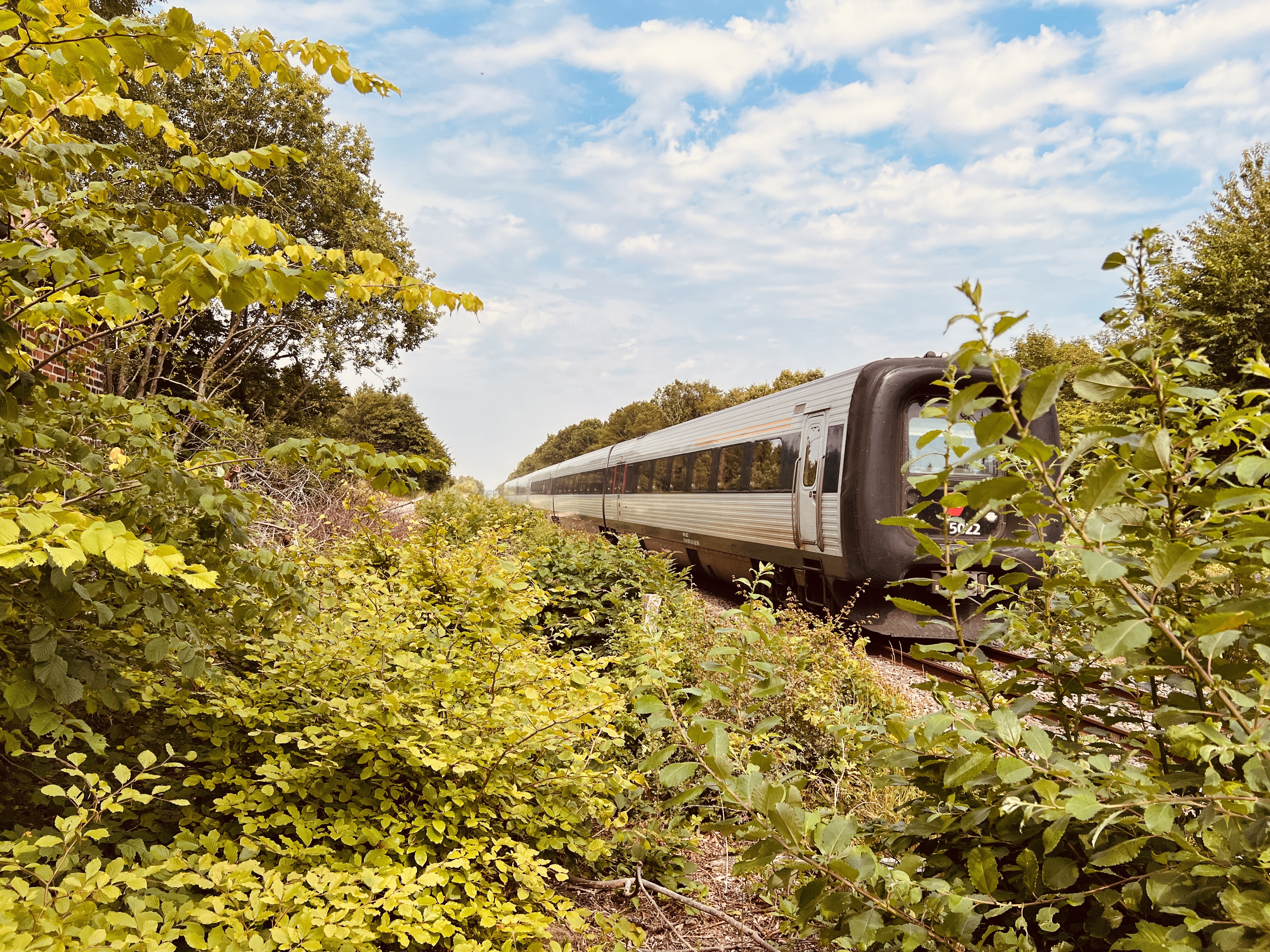

Billede af DSB MF 5022 fotograferet ud for Tvingstrup Station.
Billede af DSB MF 5022 fotograferet ud for Tvingstrup Station.
Fotograf: Jacob Laursen - Dato: den 21. juli 2022
Download billede
