DSB IR4: En Milepæl i Elektrificeringen af Dansk Togtransport

DSB IR4 repræsenterer et markant skridt i retning af elektrificeringen af dansk togtransport. Som den elektriske pendant til det velkendte IC3-tog, har IR4 været med til at transformere jernbanetransporten i Danmark. Siden sin første idriftsættelse i 1993 har IR4 stået som en pålidelig og alsidig del af den danske togflåde.

Teknisk Design og Ydeevne

IR4, også betegnet som ER-FR-FR-ER, er produceret af ABB Scandia og blev leveret til DSB i perioden 1993-1997 i 44 eksemplarer. IR4 er en videreudvikling af IC3 og deler mange designelementer med sin dieseldrevne forgænger. Med en maksimal hastighed på 180 km/t og en samlet toglængde på 76,53 meter, tilbyder IR4 en effektiv løsning til både regional- og fjerntrafik.

Fleksibilitet og Kapacitet

En af de mest imponerende funktioner ved IR4 er dens evne til at kobles sammen med op til fem togsæt, hvilket giver en samlet toglængde på 382 meter. Denne fleksibilitet gør IR4 til et ideelt valg for både pendler- og langdistancepassagerer. Desuden kan IR4-togsættene nemt sammenkobles med IC3-vogne, hvilket øger deres anvendelsesområde og effektivitet.

Komfort og Teknologi

IR4 er udstyret med kraftfulde banemotorer og et avanceret styresystem, der sikrer en jævn og behagelig køreoplevelse for passagererne. Togene tilbyder moderne faciliteter som klimaanlæg, internetadgang og pladsreservationssystemer, hvilket øger komforten for rejsende.

Historisk Betydning

Siden sin indsættelse på Kystbanen i midten af 1990'erne har IR4 haft en betydelig indflydelse på dansk togtransport. Fra regionaltrafik til fjerntrafik har IR4 været et pålideligt medlem af DSB's togflåde. Selvom togene har stået over for udfordringer som støjstrømsproblemer og slid på hjulene, har deres betydning for den danske transportsektor været uomtvistelig.

Design og Indretning

Designmæssigt adskiller IR4 sig fra IC3 med sine fire vogne og strømaftagere på taget. Indvendigt tilbyder IR4 en komfortabel rejseoplevelse med brede ind- og udstigningsdøre, rummelige vestibuler og komfortable siddepladser. Togene er designet med fokus på passagerernes behov og tilbyder et behageligt miljø til både korte og lange rejser.

Serier og Indretning

IR4-togsættene blev leveret i tre serier fra 1993-1997, hvor der var enkelte forskelle i indretningen:

Nutidig Betydning

I dag fortsætter IR4 med at spille en afgørende rolle i dansk jernbanetransport. Med deres pålidelighed, effektivitet og komfort har IR4-togsættene etableret sig som en uundværlig del af den danske transportinfrastruktur.


Links til supplerende læsning:

kwmosgaard.dk (Beskrivelse af DSB Litra ER (IR4) - Scandia årgang 1993-1997)
da.wikipedia.org (Beskrivelse af DSB Litra ER (IR4) - Scandia årgang 1993-1997)


Stamdata for DSB ER 2015

Byggeår1995
ByggenummerER 2015: 31.395, FR 2215: 31.425, FR 2315: 31.440 og ER 2115: 31.410
EVN/European Vehicle NumberER 2015: 94 86 0002 015-0, FR 2215: 94 86 0002 215-6, FR 2315: 94 86 0002 315-4 og ER 2115: 94 86 0002 115-8
Konfiguration i fast sammenkoblingER 2015-FR 2215-FR 2315-ER 2115
FabrikantScandia
ModelDSB Litra ER - IR4 togsæt - Scandia årgang 1993-1997
Antal indkøbt44
KarrosseriAluminium
Tjenestevægt133.000 kg
FremdriftsmiddelEL 25 kV/50 Hz
Effekt i KW eller HK4 stk. 420 kW
Motor4 stk. asynkrone AC banemotorer
TransmissionElektrisk
BremsetypeKnorr-Bremse AG med Trykluftbremse, elektro-pneumatisk KBGM-P bremse og magnetskinnebremse.
SammenkoblingstypeScharfenberg og Flexliner automatkobling
Hastighed MAX180 km/t
Acceleration0,78 m/s2
Sporvidde1.435 mm
Længde over puffere76.530 mm
Bredde3.100 mm
Højde over skinner3.850 mm
StrækningsradioGSM-R
SikkerhedssystemDansk ATC og ETCS
Antal pladser233
Døre pr. side4 stk. dobbeltdøre.
Vogne pr. togsæt4-vogns togsæt i formation: ER-FR-FR-ER
Indstigningshøjde1,3 Meter og trin op fra perron
Antal toiletter2
Monteret komfortudstyrKlimaanlæg, WiFi og GSM repeater


Materiellets ejerforhold

LitraFra datoTil datoMaterielejerBeskrivelse
DSB ER 20151995I dagDanske Statsbaner (DSB)


Materiellets journal

LitraFra datoTil datoBeskrivelse
DSB ER 20152011.09.05 kl. 9:29DSB ER 2015 kørte som tog 4119 og blev afsporet med de forreste hjul mellem Borup og Viby Sj. i et sporskifte i spor 2. Afsporingen skyldes en knækket aksel på DSB ER 2015 og der kom ikke støre materiel skade på togsættet, men der var skader på ca. 400-500 meter spor. Der var ca. 10 passagerer i toget ved afsporingen, men ingen kom til skade.

DSB ER 2015 skulle løftes tilbage på sporet af en Hjælpevogn og undersøges af Havarikommissionen, hvorefter det på egne hjul kunne transporteres direkte på værkstedet i Helgoland med 20 km/t.
DSB ER 20151995DSB ER 2015 blev leveret af Scandia i Randers til DSB.


Video fra DSB ER 2015

Video med DSB ER 2015 filmet ud for Middelfart Station.
Kilde: Jacob Laursen - Dato: den 8. april 2023


Billeder af DSB ER 2015

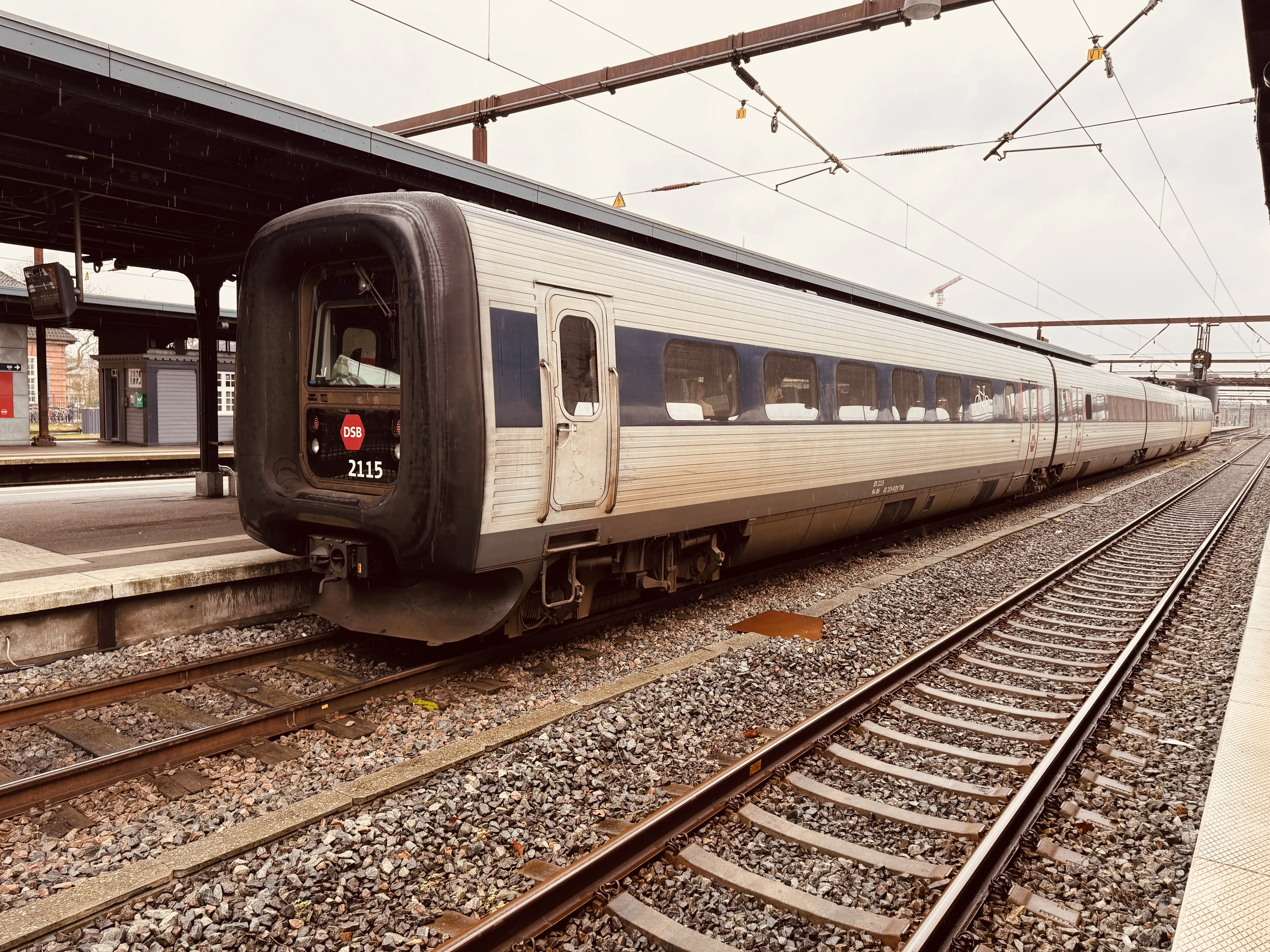

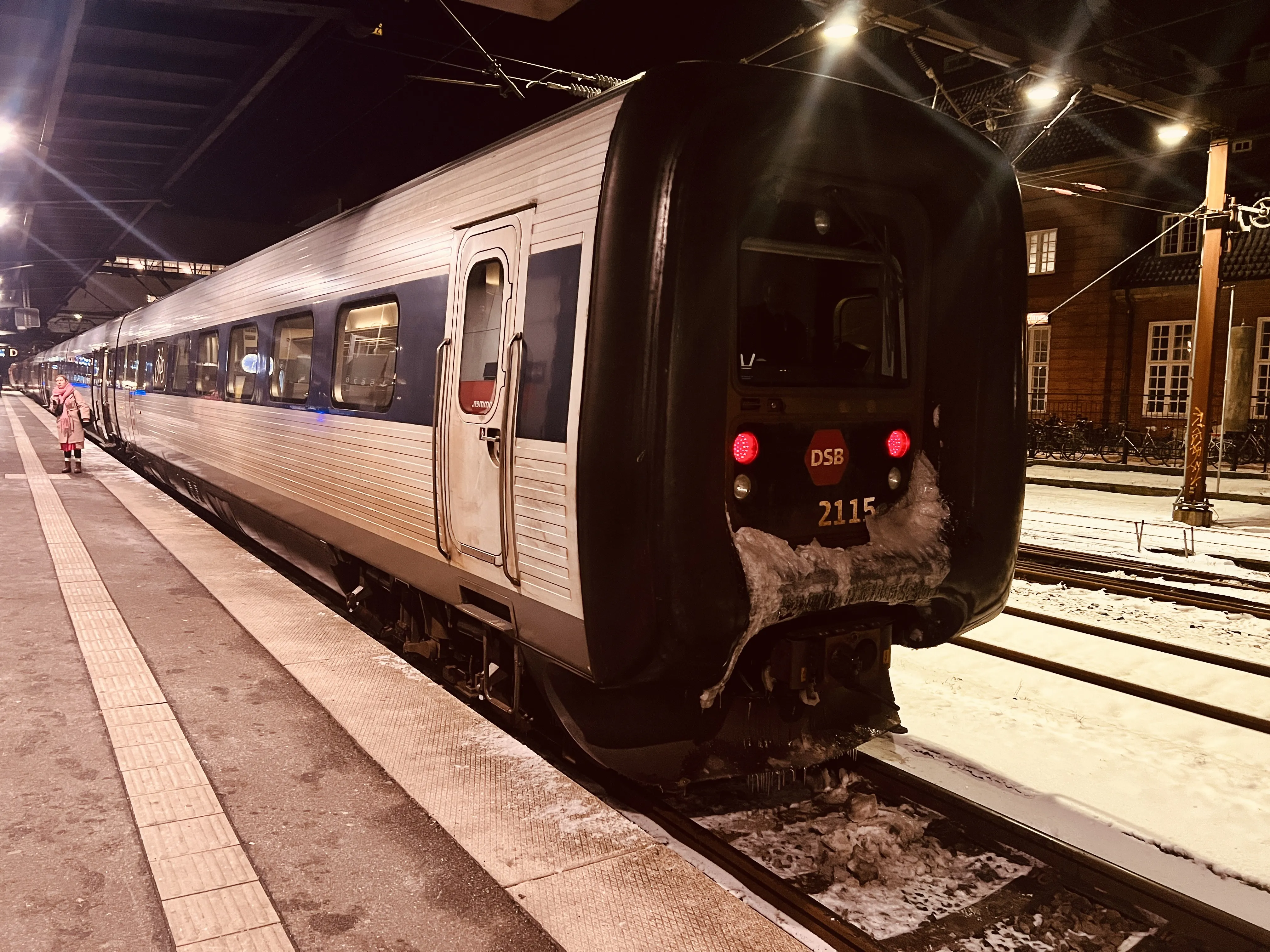

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center. Prioriteret materiale Prioriteret materiale Prioriteret materiale
Fotograf: Jacob Laursen - Dato: den 13. marts 2024
Download billede

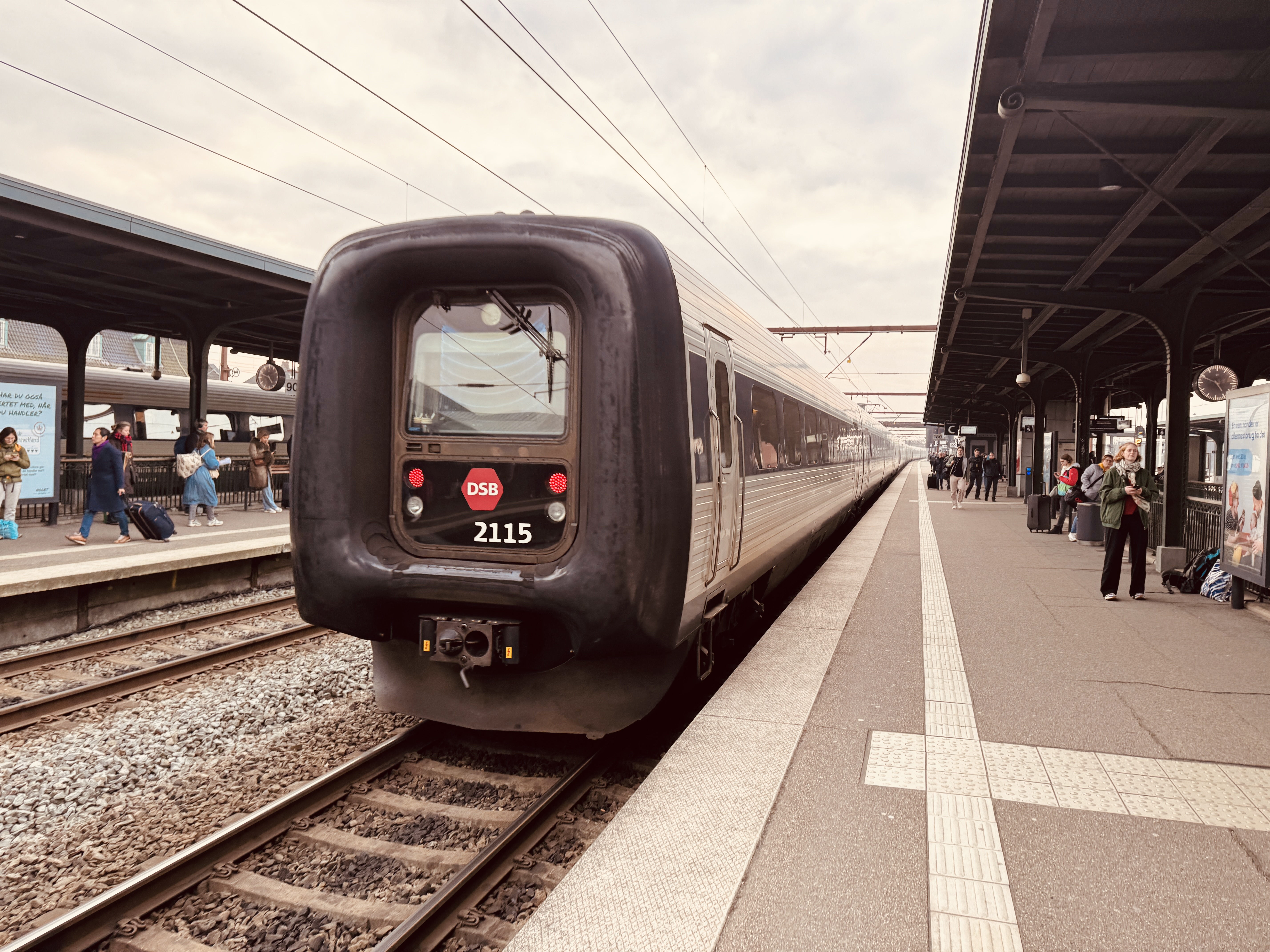

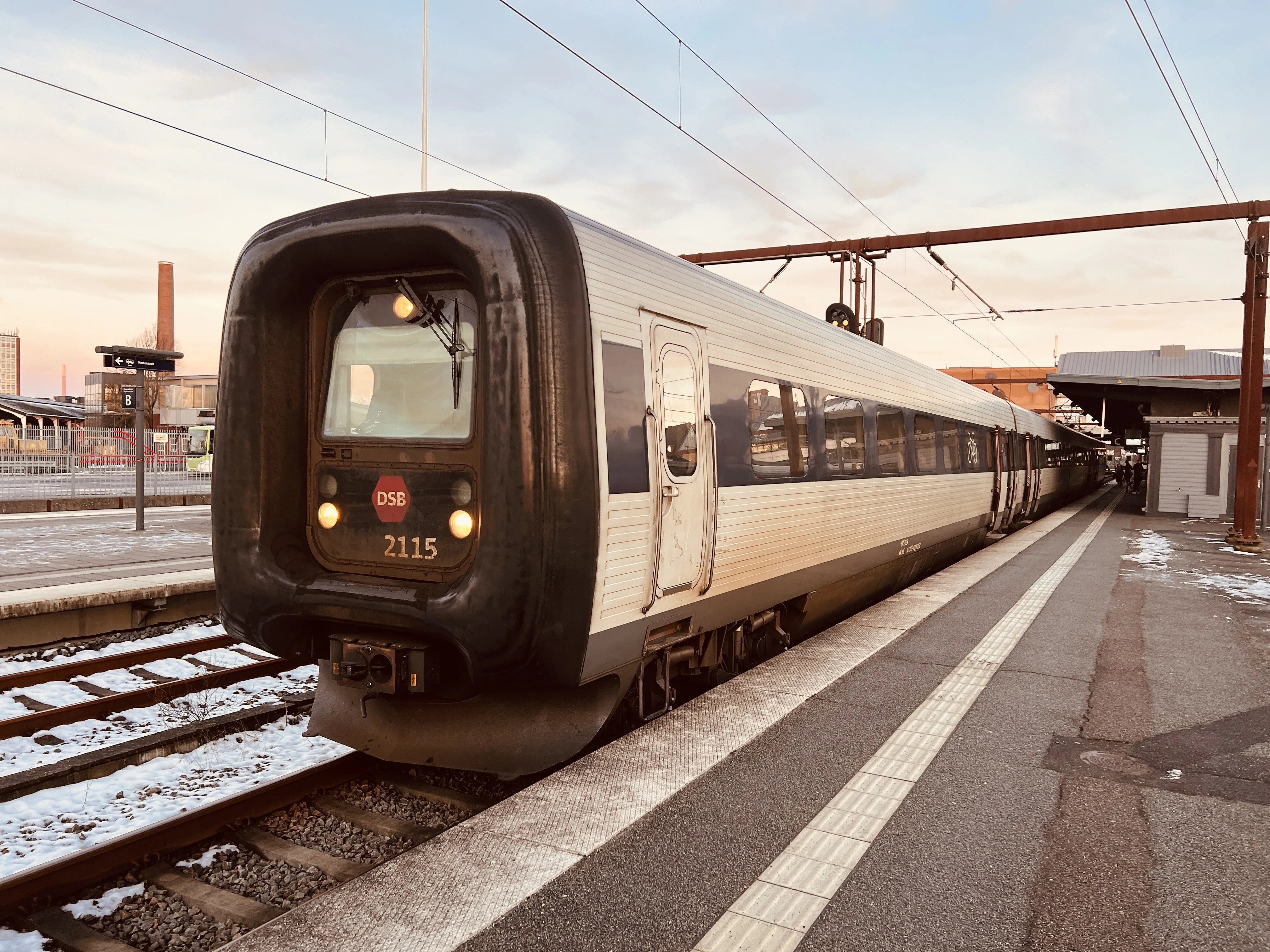

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 5. april 2024
Download billede

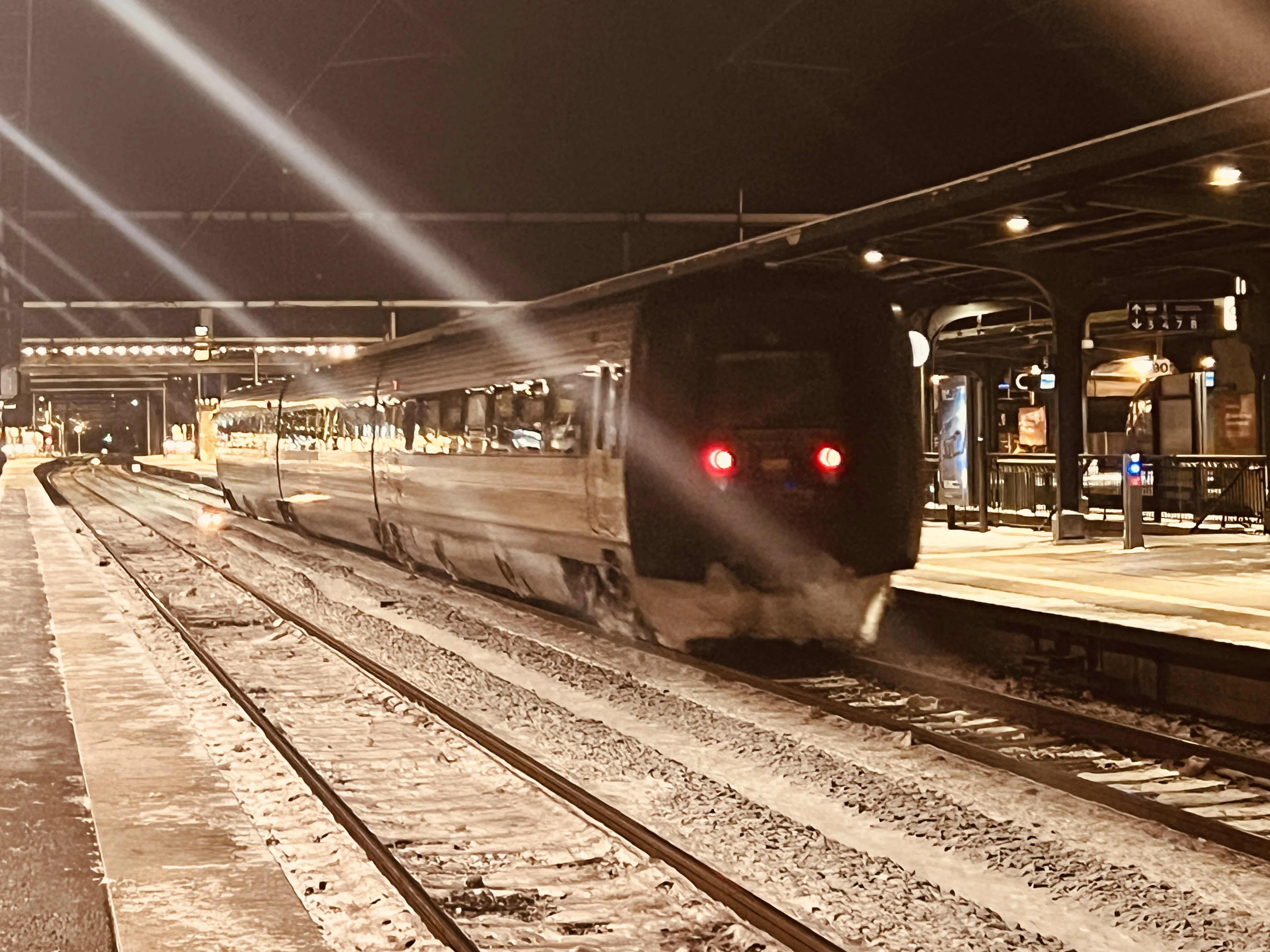

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 5. april 2024
Download billede

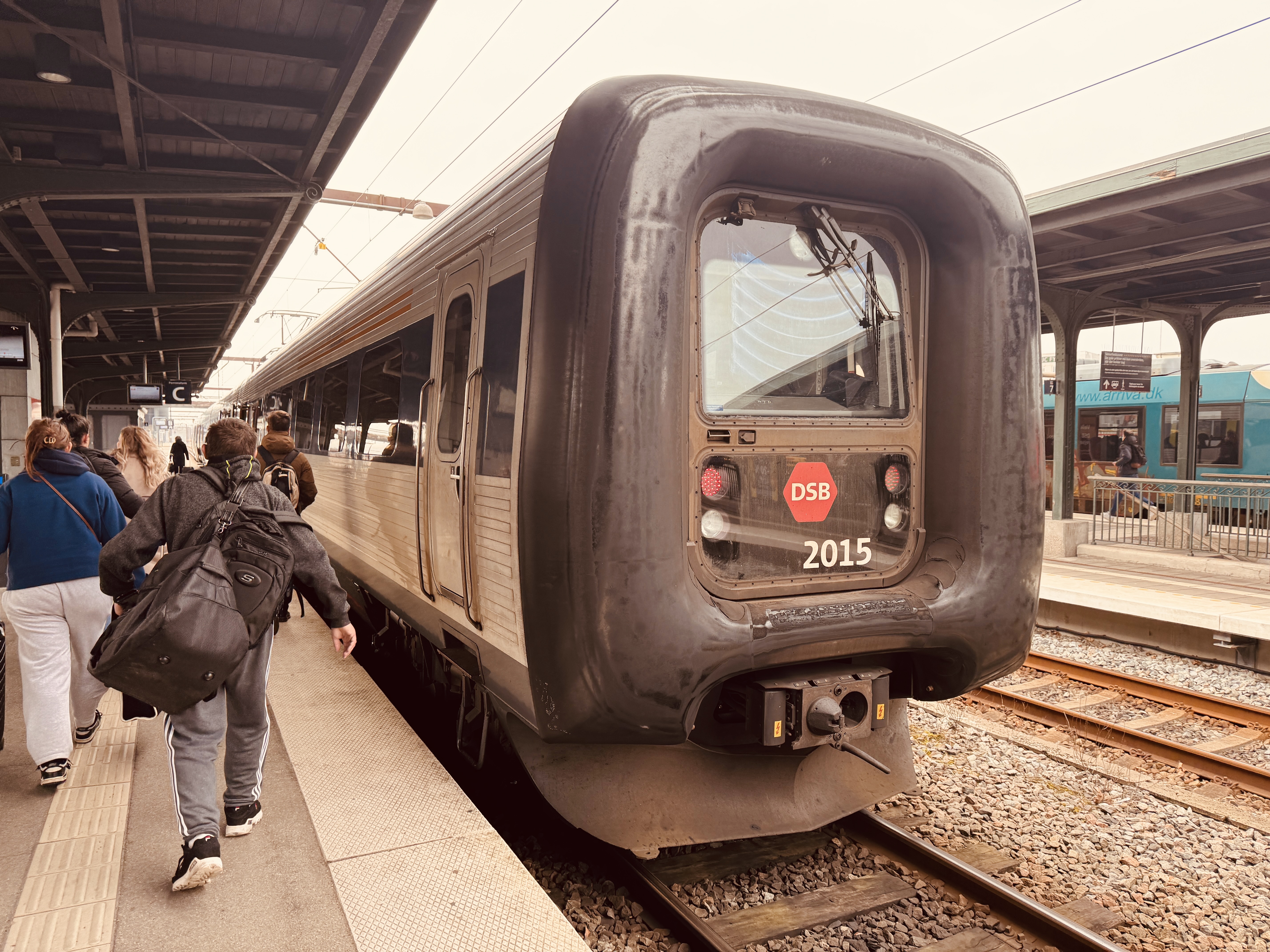

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 13. marts 2024
Download billede

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 1. marts 2024
Download billede

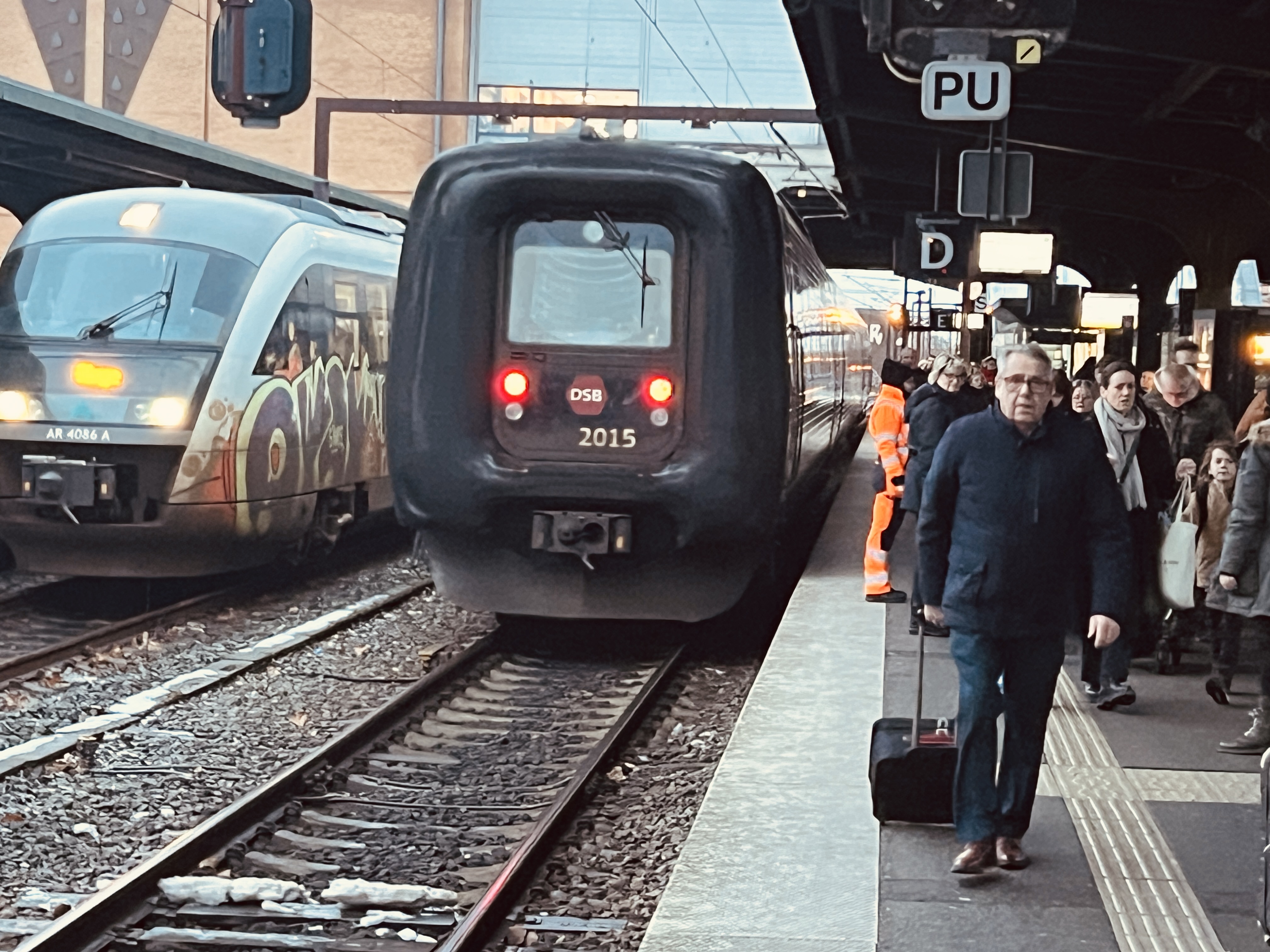

Billede af DSB ER 2015 fotograferet ud for København Hovedbanegård.
Billede af DSB ER 2015 fotograferet ud for København Hovedbanegård.
Fotograf: Jacob Laursen - Dato: den 1. marts 2024
Download billede

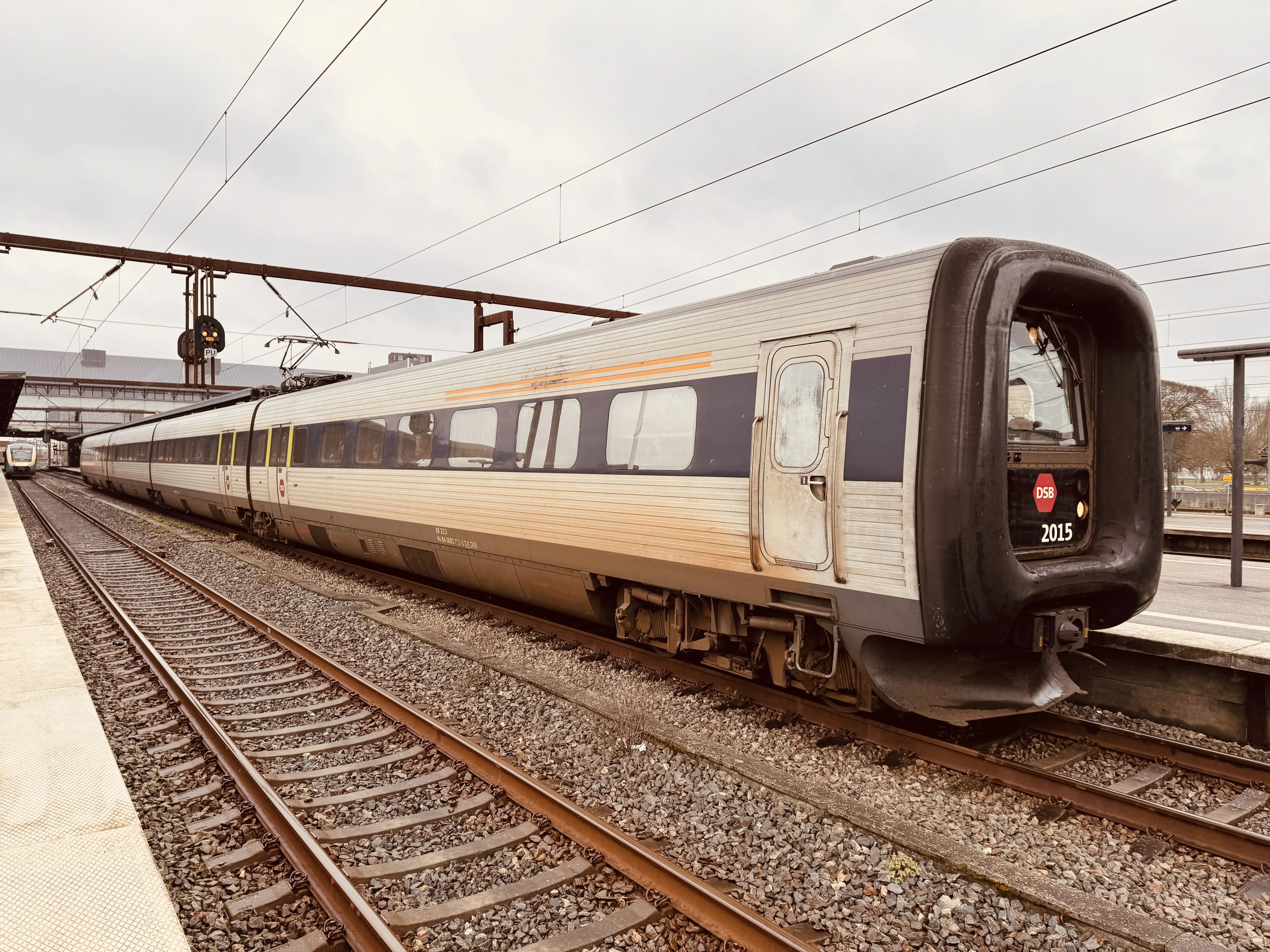

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 19. januar 2024
Download billede

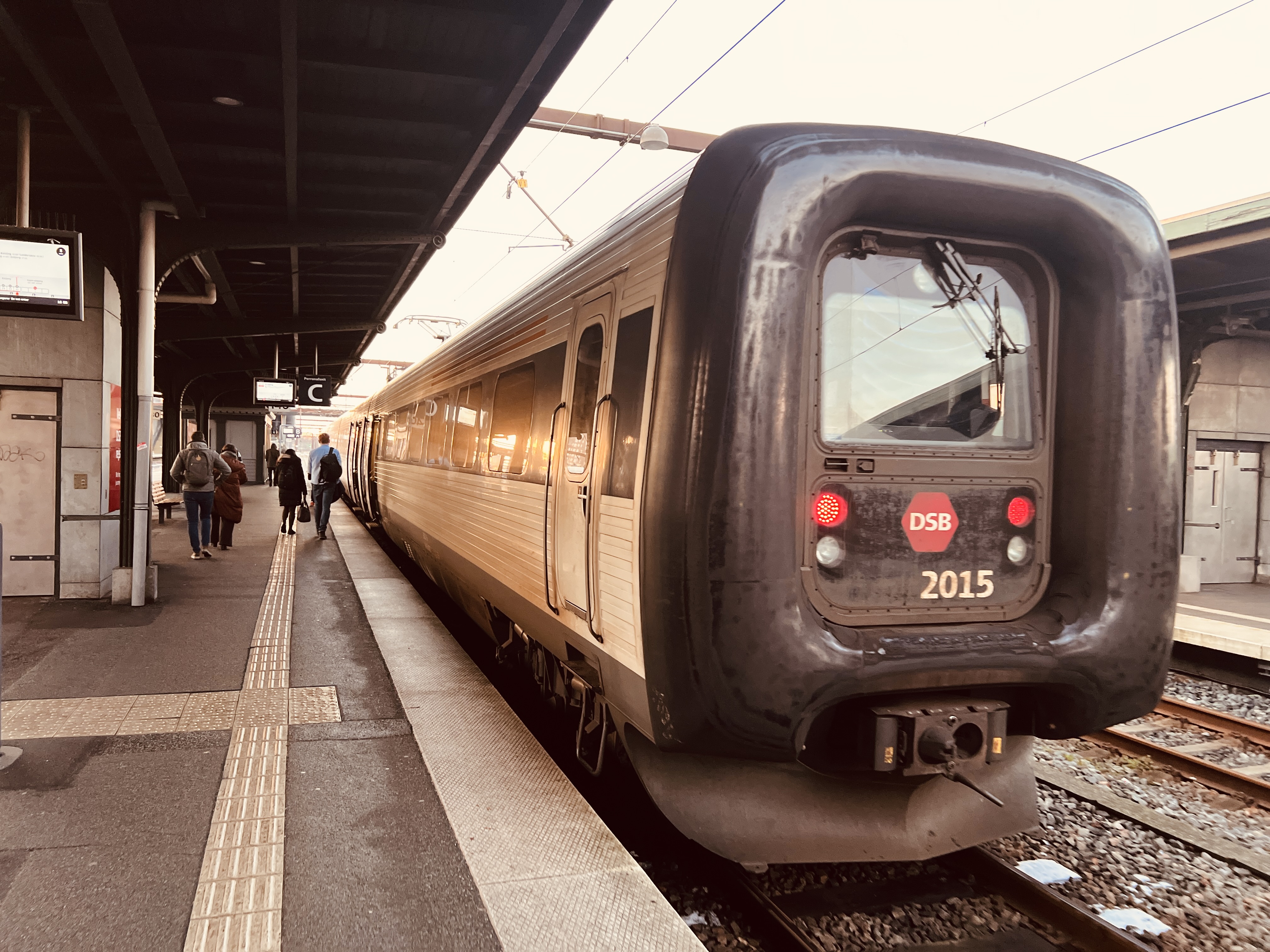

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 19. januar 2024
Download billede

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 11. januar 2024
Download billede

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 11. januar 2024
Download billede

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 5. januar 2024
Download billede

Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Billede af DSB ER 2015 fotograferet ud for Odense Banegård Center.
Fotograf: Jacob Laursen - Dato: den 5. januar 2024
Download billede
